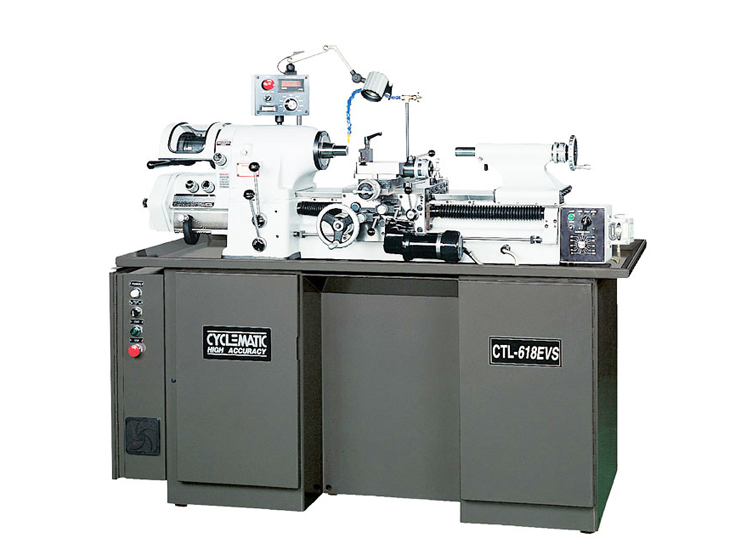

Cyclematic CTL-618EVS

  • 280 mm draaidiameter over het bed
  • Centerlengte 457 mm
  • 55,5 mm doorlaat
  • Draden 0,275 – 2,7 mm



De Cyclematic CTL-618EVS heeft een volledig gelagerd onderstel met Turcite-B glijlagermateriaal tussen het onderstel en het bed. De spil is gemonteerd in voorgespannen hoekcontactkogellagers met hoge precisie, waardoor radiale en eindspeling wordt geëlimineerd. Snelle spantangopname met een enkele beweging. Onafhankelijke traploos variabele voedingen produceren nauwkeurige sneden met efficiënte spaanafvoer en gladde oppervlakteafwerking. Snelwissel-versnellingsbak voor eenvoudig nauwkeurig draadsnijden. Automatische draadlengteregeling met fijn instelbare aanslagen zorgt voor nauwkeurig inrijgen zonder draadontlasting. Snelwerkende gereedschapsslede voor draadsnijden wordt onmiddellijk uit het werk gehaald voor een wagenretour. He speciaal ontworpen bed is gemaakt van gehard en geslepen legering, gereedschapsstaal dat bestand is tegen slijtage. Door de hoekgeleidingen vallen de spanen in de spanenbak.

Technische gegevens van de Cyclematic CTL-618EVS;

  • Centerlengte : 457 mm
  • Draaidiameter over het bed : 280 mm
  • Draaidiameter over het support : 230 mm
  • Draaidiameter over dwarsslede : 152 mm
  • Verplaatsing dwarsslede : 152 mm
  • Doorlaat : 55,5 mm
  • Spindel motor : 3 HP
  • Spindelneus : 5C (10º) / 4º taps toelopen
  • Spindelsnelheid : 50-4000 rpm (5C) 50-3000 rpm (met 6″ 3-klauwplaat)
  • Hoofdmotor : 3 HP, 220V, 3PH
  • Voedingsmotor : 110V, 70W
  • Draden : 0,275 – 2,7 mm
