Beschrijving

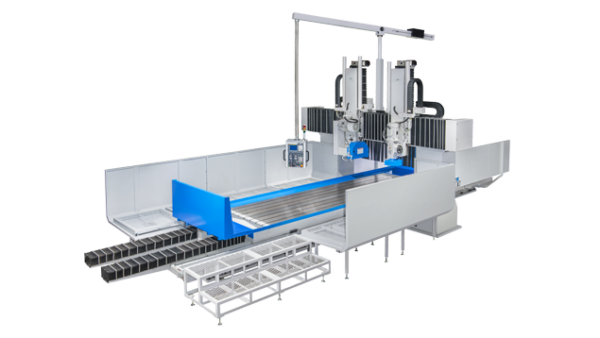

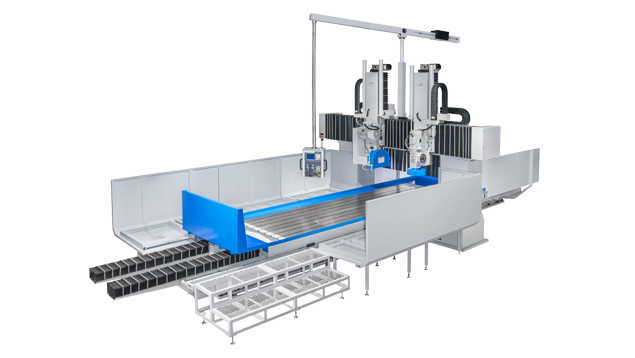

Proth PSGP-1230CNC
- PSGP 2-Koloms Vlakslijpmachine CNC Type
- Links en rechts dia’s : dubbele V-glijbaan
- Voor en achter dia’s : vierkante rail + zwaluwstaart
- Links en rechts feed : hydraulische aandrijving
- heen en weer feed : FANUC-controller
- Voer op en neer : FANUC-controller
- De dynamische vlakheid van het werkoppervlak is 0,02 mm/m in de voor- en achterrichting.
- De dynamische vlakheid van het werkoppervlak is 0,02 mm/m in de linker- en rechterrichting.
- De linker en rechter geleiderails van de werktafel zijn volledig afgewerkt door handmatig schrapen om een perfecte aansluiting te verkrijgen en de hoogste precisie te garanderen.
- De lengte van de linker en rechter geleiderails van de werktafel is veel langer dan de lengte van de tafel en gelijk aan de lengte van de werktafel, zodat de werktafel niet verdraaid en vervormd wordt tijdens snelle bewegingen en nauwkeurigheid verliezen.
Specificaties Proth PSGP-1230CNC
- Max. slijpbereik : 1400 x 3150 mm
- Afstand van slijpschijf tot tafel : 0-750 mm
- Afstand van werktafel tot spilcentrum : ongeveer 1100mm
- Max. hoogte van werkoppervlak tot slijpschijf : 845 mm
- Slijpoppervlak tafel : 1200 x 3000 mm
- Hydraulische Table Speed (60Hz) : 2-25 m / min
- Ruimte tussen de kolommen : 1400 mm
- Dwarsverplaatsing voeding : 0,1 – 35 mm
- Dwarsverplaatsing snelheid : 3000 mm/min
- Dwarsverplaatsing handvoeding per omwenteling : 5 mm
- Dwarsverplaatsing per divisie : 0,02 mm
- Snelheid verticale downfeed : 220 mm / min
- Slijpschijf : 510 x 100 x 203 mm
- Spilsnelheid : 1150 Rpm
- Spilmotor horizontaal : 11 kW – 15 HP (Optioneel 15 kW – 20 HP of 18,5 kW – 25 HP)
- Spilmotor verticaal : 7,5 kW – 10 HP
- Hydraulische motor : 7,5 kW – 10 HP
- Netto gewicht : 23.000 kg
- Bruto gewicht : 27.500 kg
- Machine grootte (l x b x h) : 8400 x 4600 x 3900 mm
CNC specificaties;
- Crossfeed snelle voeding : 2000 mm/min
- Kleinste verticale invoerverhoging : 0,001 mm
- Verticale snelheid : 500 mm/min
