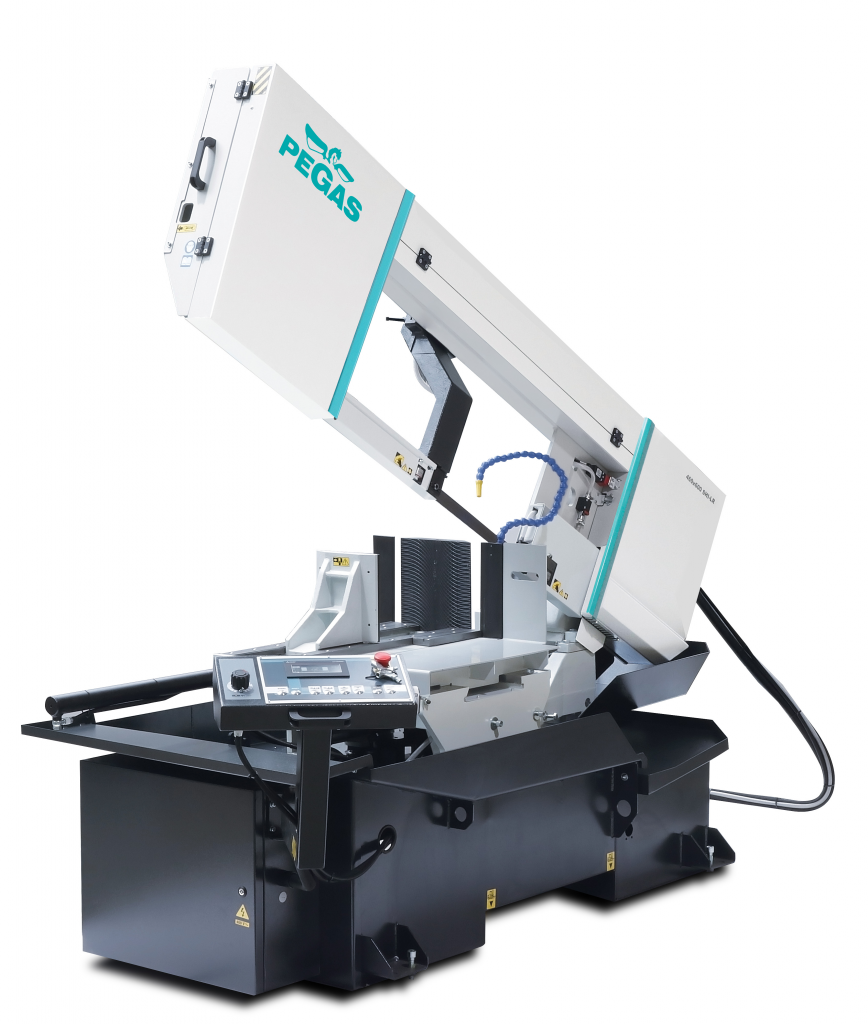

Pegas 460×600 SHI-LR

Halfautomatische bandzaagmachine

  • Ø 460 mm
  • 600 x 460 mm
Categorieën: ,

Beschrijving

Pegas 460 x 600 SHI-LR

Halfautomatische lintzaag met hydraulische bediening.
De zaag is ontworpen voor het zagen van materiaal in loodrechte en hoekige sneden, hoekige sneden zijn traploos instelbaar van 0 tot +60 graden naar rechts en van 0 tot -60 graden naar links.
Het wordt gebruikt in serieproductie en maakt dankzij zijn robuuste constructie de verdeling mogelijk van een breed scala aan materiaalkwaliteiten, waaronder roestvrij staal en gereedschapsstaal, non-ferro en lichte metalen, zowel profielen als massieve half-fabrikaten.

Besturingssysteem van de Pegas 460 x 600 SHI-LR:

  • De machine is uitgerust met een controlesysteem met PLC MITSUBISHI en de functie van automatische veiligheidsregeling van de snijstoevoer BRP (snelheid van de arm tot de snede).
  • Het MITSUBISHI-bedieningspaneel maakt standaard gebruik van een touchscreen en PLC, wat semi-automatische sneden en communicatie met de operator mogelijk maakt.
  • Het bedieningspaneel geeft informatie over het snijproces weer op het display:
    – cyclus (snij) indicatie  en BRP indicatie,
    – riemspanning indicatie,
    – snijtijd,
    – riemaandrijving belasting in ampère,
    – bandsnelheid,
    – snijtijdmeting,
    – lijst met foutmeldingen .
  • Door de gebruiker instelbare opties:
    – automatische stop van de hydraulische eenheid
    – armbewegingsmodus na snijden
    – arm snelle invoermodus
    – snijvoedingsvertragingsmodus – riembewegingsmodus na snijden
    – bankschroefmodus na snijden
    – BRP-stuurstroom
    – in- en uitgangsdiagnose “
  • STOP-functie – snijden: hiermee kunt u het snijden op elk moment onderbreken door op de STOP-knop te drukken. De arm beweegt terwijl het zaagblad loopt zonder de bankschroef te openen.
  • De bediening van de snijtoevoer (arm-snelheid naar de snede) is handmatig, door middel van een gasklep op het bedieningspaneel, met de automatische veiligheidsfunctie PEGAS BRP (wanneer de motorbelasting voor de zaagband aandrijving wordt overschreden, stopt de snijtoevoer automatisch).
  • Het bedieningspaneel is ergonomisch op de draaibare console geplaatst. Het bestaat uit mechanische knoppen en een digitale weergave van het zaagbesturingssysteem. De mechanische knoppen worden gebruikt om de basisbewegingen van de zaag te controleren (beweging van de arm, ondeugden) en om de cyclus van de zaag te starten. Het bedieningspaneel is uitgerust met een zaag stopknop. De knoppen voor het besturen van de bewegingen van de machine maken deel uit van een zeer hoogwaardig toetsenbord in het vandalismebestendige ontwerp.

Constructie van de Pegas 460 x 600 SHI-LR:

  • De zaag is ontworpen om te voldoen aan de extreme stress in productieomstandigheden.
  • De arm is een robuuste las en is ontworpen om de vereiste stijfheid en snijnauwkeurigheid te garanderen.
  • De arm is gemonteerd in voorgespannen schuifbussen met een teflon wrijvingsoppervlak.
  • De aandrijf- en spanrollen zijn gegoten.
  • De bovenste werkpositie van de arm wordt bediend met een knop op het bedieningspaneel. Digitale indicator van armshoogte positie in%
  • De onderste werkpositie van de arm wordt bediend door een microschakelaar. Bij het bereiken van de onderste eindpositie keert de arm automatisch terug naar de ingevoerde bovenste positie.
  • De bankschroef is een las met een bek van gietijzer. De bekken zorgen voor een veilige klemming van het materiaal.
  • Beweging van de belangrijkste bankschroef in een stalen schuifgeleider.
  • Vise kaakbeweging in het hele bereik door middel van een hydraulische cilinder met lange slag.
  • Het bankschroeflichaam beweegt van links naar rechts in de richting waarin de hoekuitsnijding wordt ingesteld en wordt bevestigd door middel van een lus.
  • Gietijzeren draaitafel ontwerp. Lagers op kegellagers.
  • Handmatig draaien van de zaag voor het zagen van hoeken, de positie van de draaitafel wordt bepaald door een hendel met een excentriek. De positie van de draaitafel voor het snijden van loodrechte sneden wordt automatisch vergrendeld door middel van een veermechanisme.
  • Hoeken weergegeven op het display van het MITSUBISHI-bedieningspaneel. Aanduiding van de ingestelde hoek door middel van een incrementele sensor en magneetband.

Standaarduitrusting van de Pegas 460 x 600 SHI-LR:

  • Riemgeleider in geleiders met platen en geleidingslagers en op gietijzeren rollen.
  • De zaag heeft aan de aandrijfzijde een geleider gemonteerd op een vaste balk. Aan de spanzijde is de geleider gemonteerd op een schuifbalk.
  • Riemschuifgeleider handmatig verstelbaar in het gehele werkbereik, handmatige bevestiging van de balk.
  • De geleidingsbalk beweegt in een verstelbare zwaluwstaartgroef.
  • Het zaagblad wordt beschermd door een afdekking die de gebruiker beschermt tegen vallend zaagsel en koelmiddel-emulsie.
  • Mechanisch spannen van het zaagblad.
  • Automatische indicatie van de juiste spanning van het zaagblad.
  • Zaagblad reinigingsborstel voor perfecte reiniging en werking van het zaagblad passief aangedreven door de katrol.
  • Aandrijving van de zaagband door middel van een wormwielkast met permanente olievulling. Driefase motor met dubbele wikkeling met frequentieomvormer voor continue bandsnelheidsregeling 20-100 m / min. Robuuste flens met aandrijfasmontage. Motor thermische beveiliging.
  • Koelsysteem voor de snij-emulsie, geleid in de riemgeleiders en door middel van het flexibele LocLine-systeem direct in de snijgroef.
  • Robuuste basis met spaanbak. De basis is ontworpen voor het hanteren van de zaag met een pallettruck en een vorkheftruck.
  • Microschakelaar voor het spannen van de zaagband en het openen van het poeliedeksel.
  • 24 V-regeling.
  • De machine is uitgerust met een hydraulische centrale, die alle functies van de halfautomatische zaag regelt. Het duwt de arm in de snede, tilt de arm op en opent en sluit de bankschroef.

Basisuitrusting van de machine:

  • Zaagblad.
  • Een set gereedschappen voor routineonderhoud van de machine.
  • Gebruiksaanwijzing in elektronische vorm op cd.

Inschakelduur:
na mechanische afstelling van de kaken start de machinist de cyclus met een standaardschakelaar op het bedieningspaneel. Na het starten klemt de hydraulische cilinder van de bankschroef het materiaal vast, de snede wordt gemaakt met de geselecteerde snelheid. De bewegingssnelheid van de arm in de snede wordt door de operator geregeld door middel van een gasklep. In de onderste stand van de arm sluit de microschakelaar. Beweging van de arm en bankschroef na voltooiing van de snede volgens de ingestelde gebruikersparameter. De operator verplaatst alleen het materiaal.

Bekijk voor meer technische informatie de bijlage.
