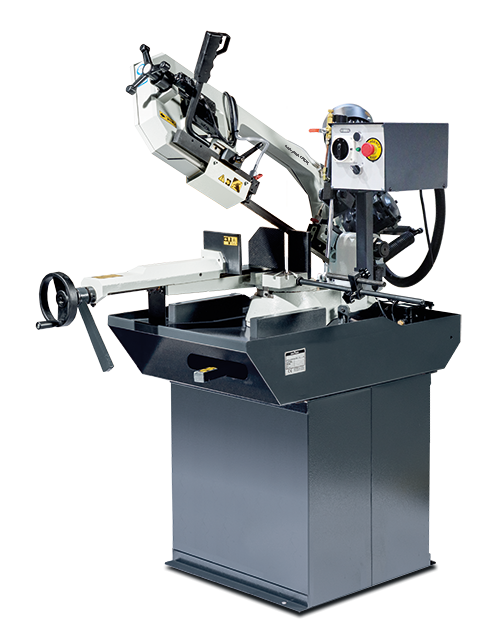

Pegas 220×250 GHE-R

Gravitatie bandzaagmachine

  • Ø 220 mm
  • 230 x 150 mm
Categorieën: ,

Beschrijving

Pegas 220 x 250 GHE-R

Gravity band zaagmachine. De werkbeweging van de arm wordt veroorzaakt door het gewicht van de arm zelf, de snelheid wordt geregeld door een hydraulische cilinder.
De zaag is ontworpen voor het snijden van materiaal in verticale en hoeksnedes, hoeksnedes zijn mogelijk om vloeiend in te stellen van 0 tot 45 graden naar rechts. Verandering van hoek met behulp van snelspanhandgreep. Het is geschikt voor stukproductie en kleine serieproductie. Dankzij de robuuste constructie is het mogelijk een breed scala aan profielen en volledige materialen te zagen.

Constructie van de Pegas 220 x 250 GHE-R:

  • De machine is constructief zo ontworpen dat deze overeenkomt met standaardinspanning in productieve omstandigheden. Daarom zijn alle dragende delen uitgevoerd als gietijzeren gietstukken vanwege stevigheid, absorptie van trillingen en aanslagen.
  • De zaagarm is gemaakt van gietijzer en ontworpen om de vereiste snijkracht en nauwkeurigheid te garanderen. De arm is 25 ° gekanteld, wat de levensduur van het blad verlengt.
  • De onderste werkpositie van de arm wordt bediend door een nok en een microschakelaar. Bij het bereiken van de onderste eindpositie stopt de arm automatisch. De zaagarm wordt handmatig opgetild door de operator.
  • De bankschroef is gemaakt van gietijzer. De bekken zorgen voor een veilige klemming van het materiaal.
  • De handbediende bankschroef is gemonteerd in een verstelbare zwaluwstaartgroef en is voorzien van een snelspanner.
  • De beweging van de kaak is handmatig door middel van een wiel, een trapeziumvormige schroef.
  • Gietijzeren draaitafel ontwerp. De draaitafel biedt een grote ruimte om het materiaal en de precieze klemming te ondersteunen.
  • Handmatig draaien van de zaag voor het zagen van hoeken, vergrendeling door middel van een snelspanhendel.
  • Algemene hoeken worden aangepast door de nonius.

Standaarduitrusting van de Pegas 220 x 250 GHE-R:

  • Leiding van zaagblad in hardmetalen platen. Op de stevige balk aan de aandrijfzijde bevindt zich een geleiding. Aan de spanzijde bevindt zicht de geleider op de bewegende balk. De geleidingsbalken van de bewegende bandgeleider zijn in het hele werkbereik verstelbaar. Handmatige afstelling en bevestiging van de geleidebalken.
  • Gidshouder beweegt in verstelbare zwaluwstaartgroef.
  • De zaagband is voorzien van een beschermkap, die de bediener beschermt tegen frezen en snijemulsie.
  • Mechanisch spannen van het zaagblad.
  • Aandrijving van de machine wordt opgelost door wormwielkast met permanente olievulling.
  • Driefasige motor met dubbele wikkeling, twee snijsnelheden.
  • Thermobescherming van de motor.
  • Koelsysteem verdeelt de snijemulsie naar de bandgeleiders.
  • Basis met een tank voor chips.
  • Indicatie opening van het deksel.
  • 24 V-regeling.

Basisuitrusting van de Pegas 220 x 250 GHE-R:

  • Verstelbare stop.
  • Zaagblad.
  • Een set gereedschappen voor routineonderhoud van de machine.
  • Gebruiksaanwijzing in elektronische vorm op cd.

Werkcyclus:

Handmatig bediende snelspanbankschroef. De snede wordt hydraulisch geregeld. Na het afwerken stopt de snijmachine automatisch en een operator tilt de arm handmatig op naar de startpositie. Het toevoeren van materiaal is handmatig.

Bekijk voor meer technische informatie de bijlage.
