Beschrijving

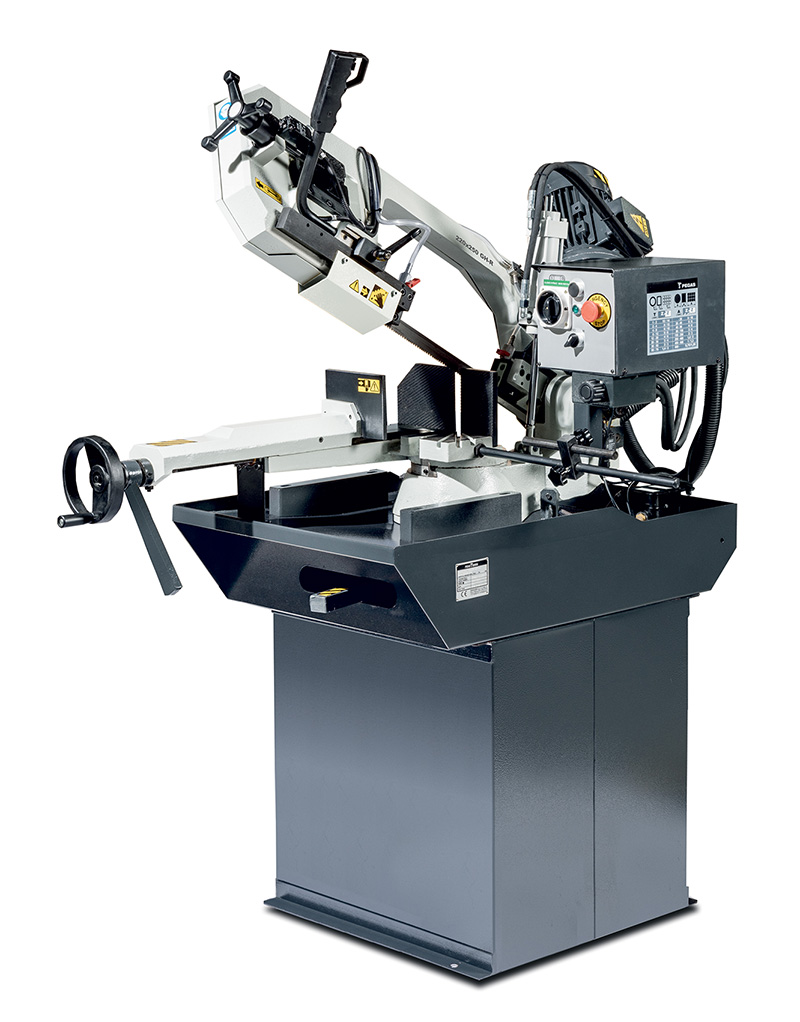

Pegas 220 x 250 GH-R
Gravity lintzaagmachine. De werkbeweging van de arm wordt veroorzaakt door het gewicht van de arm zelf, de snelheid wordt geregeld door een hydraulische cilinder.
De zaag is ontworpen voor het zagen van materiaal in verticale en hoeksnedes, hoeksnedes zijn mogelijk om vloeiend in te stellen van 0 tot 60° graden naar rechts. Verandering van hoek met behulp van snelspanhandgreep. Het is geschikt voor stukproductie en kleine serieproductie. Dankzij de robuuste constructie is het mogelijk om een breed scala aan profielen en volledige materialen te zagen.
Constructie van de Pegas 220 x 250 GH-R:
- De zaag is structureel ontworpen om te voldoen aan de standaardspanning in productieomstandigheden. Alle ondersteunende delen van de zaag zijn ontworpen als gietijzeren gietstukken vanwege sterkte, trillingen en schokabsorptie.
- De zaagarm is gemaakt van gietijzer en ontworpen om de vereiste snijkracht en nauwkeurigheid te garanderen. De arm is 25 ° gekanteld, wat de levensduur van het zaagblad verlengt.
- De neerwaartse werkpositie van de arm wordt geregeld door een nok en een microschakelaar. Bij het bereiken van de onderste eindpositie stopt de arm automatisch. De zaagarm wordt handmatig opgetild door de operator.
- De bankschroef is gemaakt van gietijzer. De bekken zorgen voor een veilige klemming van het materiaal.
- De handbediende bankschroef is gemonteerd in een verstelbare zwaluwstaartgroef en is voorzien van een snelspanner.
- De beweging van de kaak is handmatig door middel van een wiel, een trapeziumvormige schroef.
- Gietijzeren draaitafel ontwerp. De draaitafel biedt een grote ruimte om het materiaal en de precieze klemming te ondersteunen.
- Handmatig draaien van de zaag voor het zagen van hoeken, vergrendeling door middel van een snelspanhendel.
- Algemene hoeken worden aangepast door de nonius.
Standaarduitrusting van de Pegas 220 x 250 GH-R:
- Het zaagblad loopt in geleidingen met hardmetalen platen en leidende lagers en langs gietijzeren katrollen.
- De zaag heeft aan de aandrijfzijde een geleider gemonteerd op een vaste balk. Aan de spanzijde is de geleider gemonteerd op een schuifbalk.
- Riemschuifgeleider handmatig verstelbaar in het gehele werkbereik, handmatige bevestiging van de balk.
- De geleidingsbalk beweegt in een verstelbare zwaluwstaartgroef.
- Het zaagblad wordt beschermd door een afdekking die de gebruiker beschermt tegen vallend zaagsel en koelmiddelemulsie.
- Mechanisch spannen van het zaagblad.
- Aandrijving van machine wordt opgelost door wormwielkast met permanente olievulling.
- Driefasige motor met dubbele wikkeling, 2 snijsnelheden.
- Thermobescherming van de motor.
- Het koelsysteem verdeelt de snijemulsie naar de bandgeleiders.
- Basis met een tank voor chips.
- Indicatie van het aandraaien van het zaagblad en het openen van de deksel.
- 24 V-regeling.
Basisuitrusting van de Pegas 220 x 250 GH-R:
- Verstelbare stop.
- Zaagblad.
- Een set gereedschappen voor routineonderhoud van de machine.
- Gebruiksaanwijzing in elektronische vorm op cd.
Werkcyclus:
Handmatig bediende snelspanschroef, de snede wordt geregeld door een hydraulische dam en een restrictor-chokeklep. Snijsnelheid van de operator. na het afwerken stopt de zaagmachine automatisch en een operator tilt de arm handmatig op naar de startpositie. Het toevoeren van materiaal is handmatig.
Bekijk voor meer technische informatie de bijlage.
