Euro-Mill Maximart 6BVS/SUP6BVS

Gereedschap freesmachine

  • Tafelafmeting 254 x 1524 mm
  • X/Y/Z verplaatsing 1050 x 500 x 600 mm
  • Spindel conus NT 40

Beschrijving

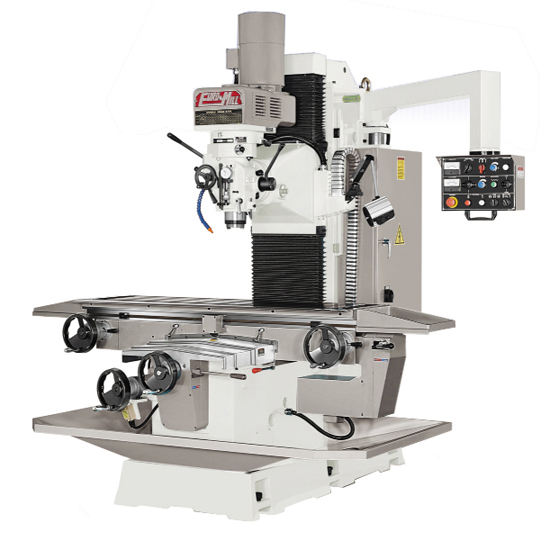

Euro Mill Maximart 6BVS/SUP6BVS

Klik op de foto van de machine voor meer informatie.

ITEM/MODEL

6BVS/SUP6BVS

Table

Table size

10” × 60” (254 × 1524mm)

Table load capacity

1100 lbs

Number of T-slots

3

T-slots width

0.709” (18mm)

T-solts center distance

3.15” (80 mm)

Table ways (X Axis)

Dovetail

Bed ways (Y Axis)

Square

Column ways (Z Axis)

Square

Travels

Longitudinal (X Axis)

– Manual

41.34” (1050mm)

Cross (Y Axis ) – Manual

19.69” (500mm)

Vertical (Z Axis ) – Manual

23.62” (600mm)



With concertina way covers vertical travel reduce 50 mm

Quill

5” (127mm)

Head tilt (left or right)

90°

X/Y axis feeds

1.1-43.3 (in/min) 28-1100 (mm/min)

Z axis feeds

0.71-31 (in/min) 18-788 (mm/min)

X/Y axis AC motor

1 HP W/-Brake

X/Y/Z axis AC motor

1/2 HP W/-Brake

X/Y/Z Inverter driver

1HP

Spindle

Spindle Motor

5 HP

5HP W/-Brake

Inverter drive

Mechanical

5HP



Low gear range (rpm) 50HZ

55-410

65-590

Low gear range (rpm) 60HZ

70-500

65-590

High gear (rpm) 50HZ

470-3550

575-5160

High gear (rpm) 60HZ

570-4300

575-5160

Spindle taper

NT 40

Spindle bearing

CP 4

Quill feed in/revolution

0.0016/0.003/0.006

Quill feed mm/revolution

0.04/0.08/0.15

Quill dia.

4.13” (105mm)

Construction

Width across column ways

11.73” (298mm)

Length of saddle on bed

47.24” (520mm)

Width across bed ways

20.47” (420mm)

Floor to table surface

36.20” (920mm)

Ball pitch (Imperial)

2”

Ball pitch (Metric)

5 mm

Ball screw dia.

1.26” (32mm)

Ball screw class

C7

Halogen work light

(Long arm)

24V / 55W

Coolant pump

1/8HP-180L

Gross weight

6600 lb (3000 kgs)

    Above specifications are subject to change without prior notice.
