Description

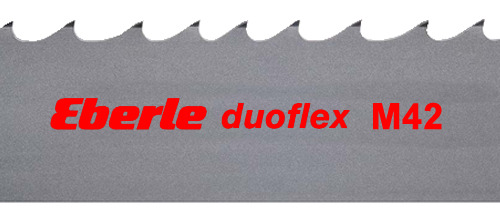

Duoflex M42 Zaagbanden merk Eberle
De meest universele bandzaag is leverbaar met 2 verschillende spaanhoeken. De tanden van de zaagband hebben een positieve spaanhoek van 9º (CS) of 10º (DCS). De M42 CS uitvoering is universeel inzetbaar bij profielen, buizen en massief materiaal zowel van constructiestaal als RVS. De M42 DCS uitvoering heeft een iets scherpere zaaghoek en een diepere tandkeel waardoor er meer ruimte ontstaat voor de spaan. Deze zaagband is daardoor uitermate geschikt voor het zagen van groot massief en dikwandige buis/profiel.
(M42 DCS uitvoering) (massief/buis/profiel/bundels)
| MASSIEVE MATERIALEN en beschikbare vertandingen | |||
| Materiaaldoorsnede | Vaste Vertanding | Materiaaldoorsnede | Variabele Vertanding |
| < 10mm. | 14 T | < 25mm. | 10-14 T |
| 10 – 30mm. | 10 T | 150-020mm. | 8-12 T |
| 30 – 50mm. | 8 T | 25 – 50mm. | 6-10 T |
| 50 – 80mm. | 6 T CS | 35 – 70mm. | 5-8 T DCS |
| 80 – 120mm. | 4 T CS | 50 – 100mm. | 4-6 T CS/DCS |
| 120 – 200mm. | 3 T DCS | 80 – 180mm. | 3-4 T DCS |
| 200 – 400mm. | 2 T DCS | 130 – 300mm. | 2-3 T DCS |
| 300 – 700mm. | 1,25 T DCS | 220 – 600mm. | 1-2 T DCS |
| > 600mm. | 0,75 T | > 500mm. | 0,75-1,25 T DCS |
| BUIZEN, KOKERS, PROFIELEN en beschikbare vertandingen | ||||||||||
| D20 | D40 | D60 | D80 | D100 | D120 | D150 | D200 | D300 | D500 | |
| W | T | T | T | T | T | T | T | T | T | T |
| 2 | 14 | 14 | 14 | 14 | 14 | 14 | 10/14 | 10/14 | 8/12 | 6/10 |
| 3 | 14 | 14 | 14 | 10/14 | 10/14 | 10/14 | 8/12 | 8/12 | 6-10 | 5/8 |
| 4 | 10/14 | 10/14 | 10/14 | 8/12 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 4/6 |
| 5 | 10/14 | 8/12 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 5/8 | 4/6 | 4/6 |
| 6 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 5/8 | 5/8 | 4/6 | 4/6 | 3/4 |
| 8 | 8/12 | 6/10 | 6/10 | 6/10 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | 3/4 |
| 10 | 6/10 | 5/8 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | 3/4 | 3/4 | |
| 12 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 | 3/4 | 3/4 | 3/4 | |
| 15 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 | 3/4 | 2/3 | 2/3 | |
| 20 | 4/6 | 4/6 | 4/6 | 3/4 | 3/4 | 2/3 | 2/3 | 2/3 | ||
| 30 | 3/4 | 3/4 | 3/4 | 3/4 | 2/3 | 2/3 | 2/3 | |||
| 50 | 2/3 | 2/3 | 2/3 | 2/3 | ||||||
W = Wanddikte in mm. – D = Diameter in mm. – T = Tanden/inch
BELANGRIJK! INZAGEN VAN EEN NIEUWE BAND:
De levensduur van een zaagband hangt voor een groot deel af van de zorgvuldigheid waarmee hij wordt ingezaagd. Het opvolgen van onderstaande aanwijzingen is daarom belangrijk:
- Nadat de juiste zaagbandsnelheid (zie boven) en vertanding zijn gekozen, begint men met de gekozen zaagbandsnelheid, echter met een aangepaste zaagdruk (50% minder dan normaal).
- Zodra men ongeveer 400 cm2 (bijvoorbeeld 20x20cm) heeft gezaagd, kan men de zaagdruk langzaam opvoeren naar normaal.
